КАТАЛОГ ТРУБОПРОВОДНОЙ АРМАТУРЫ: |
|
 |
КЛАПАНЫ
Клапаны 3-х ходовые смесительные с пневмоприводом (АДТ-32)
Ду 50-100
 |
НАЗНАЧЕНИЕ
Клапаны используются в производственных процессах для смешивания горячей
и холодной воды с целью получения на выходе воды с заданной температурой. |
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду,
мм |
50 |
65 |
100 |
|
Рабочая среда |
вода |
|
Температура рабочей
среды, оС |
не более 100 |
|
Условное давление
рабочей среды Ру, МПа |
1,6 |
|
Условная пропускная
способность Кvy, м3/ч |
40 |
63 |
160 |
|
Управляющая среда |
Воздух или нейтральные газы, чистота по ГОСТ 17433
не ниже 7 класса |
|
Давление управляющей
среды, МПа (кгс/см2) |
0,35...0,6 (3,5...6) |
|
Потребление воздуха в
установившемся режиме при давлении управляющей среды 0,6 МПа (6 кгс/см2),м3/ч |
0,42 |
|
Напряжение питания
позиционера, В |
24±2,4 постоянного тока |
|
Пределы тока
управляющего сигнала, мА |
4...20 |
|
Вид управляющего
сигнала |
аналоговый |
|
Степень защиты |
IP65 |

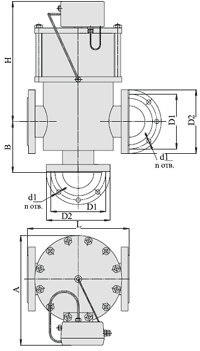

ГАБАРИТЫ
(при нажатии
на чертеж - открывается в увеличенном виде)
|
Ду |
L |
H |
B |
A |
D1 |
D2 |
d1 |
n |
Масса, кг |
|
мм |
|
50 |
230 |
270 |
120 |
245 |
125 |
160 |
18 |
4 |
25 |
|
65 |
290 |
290 |
120 |
312 |
145 |
180 |
39 |
|
100 |
350 |
378 |
175 |
372.5 |
180 |
215 |
8 |
74.4 |
|
